Amikor az iparban présgépen lemezszalagból vagy tekercslemezből történik a sorozatgyártás, akkor fontos feladat a gépsor automatizált kiszolgálása. Ennek a technológiai folyamatnak fontos eleme egy olyan szalagtovábbító, pozicionáló vezérlő rendszer, ami az adott alkatrésznek megfelelően adagolja az alapanyagot a présgép szerszám mozgásaival szinkronban. A présgépen a szerszámegységben a különböző műveletekhez (pl. kivágás, lyukasztás, kicsípés) sok esetben vezérelhető, kiválasztható szerszám bélyegek, tüskék is tartozhatnak, ezeket is szinkronban kell működtetni.

Az előbbi feladatok megoldására fejlesztettem ki a Robsy CNC lemezszalag előtoló rendszert. A vezérlés 24-32 csatornás szerszám választó kimenetekkel rendelkezik, és különleges gyorsítási függvényekkel nagy sebességű (akár 2 m/s), dinamikus step/dir szervomotoros pozíció hajtással valósítja meg a szalag előtolását. A különböző alkatrészekhez Robsy feladatorientált CNC modulokkal tudjuk megírni a vezérléshez szükséges G kódokat, ezeket egy *.elo fájl tartalmazza. Termeléskor csak ezt a már elkészített aktuális kódfájlt kell kiválasztani, betölteni, majd a gyártandó darabszám megadása után a vezérlő számítógép monitorán minden aktuális lépés megjelenik, átláthatjuk, ellenőrizhetjük az egyes gyártási fázisokat teszt vagy a valós működés során.

A Robsy CNC előtoló rendszerhez elkészült egy olyan gyártósor modell is, amin lehetséges 1:1 méretarányban a gyártás egy adott présgép/gyártósor szimulációja kapcsán. Így ez a modell vezérléstechnikailag leképezi a valós, akár több 10 m hosszú üzemcsarnok ipari berendezéseit (pl. egy 20 bélyeges több 10 tonnás présgép mozgásviszonyait 20 - 80 1/min ütésszám beállítási lehetőséggel, anyag levágó egységgel, nagy dinamikájú szalag előtolás pozíció hajtással). Az egyenként vezérelhető kivágó szerszámokat piros LED-ek, a vágó/daraboló egységet pedig egy zöld LED szimulálja. A befűzött szalag 0.3 mm vastag, 15 mm széles alumínium lemez. A következőkben ezen mutatok be egy konkrét alkatrész gyártást, aminek a profil rajzát a következő ábra mutatja.

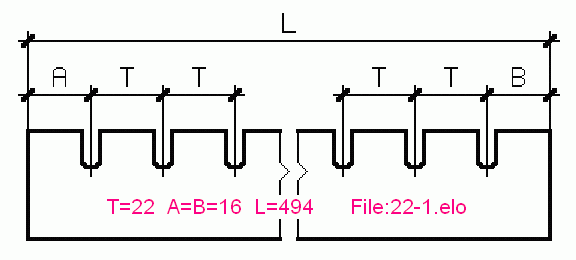

A gyártandó alkatrész profil rajza.

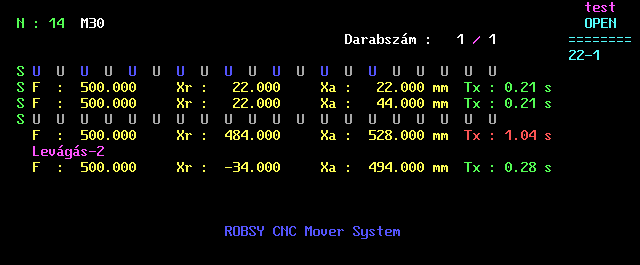

Robsy CNC előtoló vezérlés monitor kijelzései alkatrész gyártás után teszteléskor.

Amikor hibajelzés nélkül lefutott a Robsy vezérlésen a munkadarabhoz tartozó G kód (22-1.elo) teszt üzemmódban, indulhat a gyártási folyamat a modellező rendszeren is, ami az alábbi videón látható:

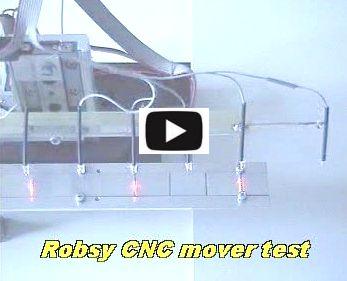

Robsy CNC szalaglemez előtoló vezérlés tesztvideó (mpg format 1.4MB)

Remélem sikerült néhány hasznos és új információt adnom a Robsy CNC szalag előtoló vezérlő rendszerrel kapcsolatban. Komolyabb érdeklődés esetén ingyenes bemutatóval, és további információkkal állok mindenki rendelkezésére.
